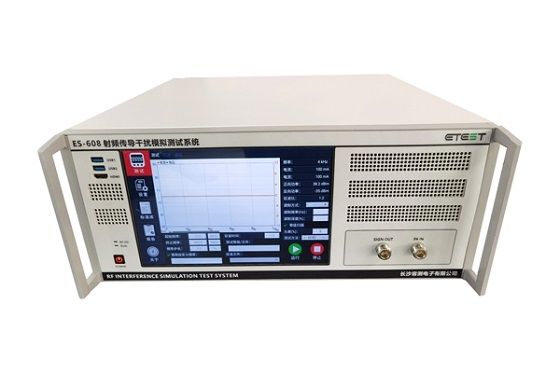

射频传导干扰模拟测试系统ES-608

         ES-608 射频传导抗扰度测试系统有非常高效的注入效率，耦合去耦合网络、电磁钳、电流钳法均支持10V测试要求，广泛用于医疗、电力、工业控制、新能源充电桩、通讯等行业。符合IEC61000-4-6、GB/T17626.6、CISPR 35标准要求。

         产品特点：

         1、一体化设计，内置功率放大器、信号源、功率计、定向耦合器、6dB衰减器。
         2、采用10.1寸电容触控屏，Android操作系统，中英文操作界面
         3、系统频率范围：150kHz~300MHz
         4、CDN法、电磁钳法、电流钳法80%调制下均支持10Vrms
         5、支持1~99%幅度调制，调制频率1Hz~10KHz
         6、整个系统校准时间小于60s
         7、全自动校准、全自动测试
         8、自动储存测试报告，报告格式可自由编辑
         9、标配50或150Ω负载
        10、支持校准或测试曲线任意变化。

        符合标准：IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601

        技术参数：

        信号源

        频率范围：1kHz~400MHz

        输出电平：-46dBm~+30dBm

        非调制信号：连续波

        调制频率：1Hz~10kHz

        占空比：1~100%

        电压驻波比（VSWR)：1:1.2

        功率放大器

      频率输入范围：1kHz~400MHz

       线性测量范围：-48dBm~+30dBm

       底噪声：大于测量范围以下6dB

       输入回波损耗：20dB

      定向耦合器

      耦合度：80dB

       最大输入功率：150W

       频率范围：10kHz~400MHz

     系统输出参数

     频率范围：150kHz~300MHz

      输出阻抗：50Ω、150Ω

      正反向功率监测：支持
