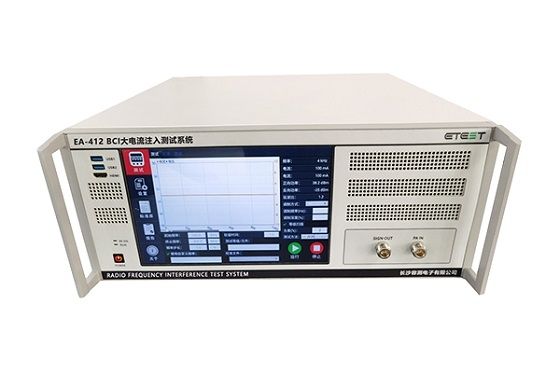

BCI大电流注入测试系统EA-412

       EA-412 BCI大电流注入系统有着非常高效的注入效率，50Ω校准时开环最大电流约300mA，闭环大于200mA,满足汽车电子电流注入的需求,设备上配置大屏，屏蔽室内外均可操作。

       产品特点：

        1、集成式设计，信号发生器、功率放大器、功率计、定向耦合器、6dB衰减器
        2、系统频率范围：100kHz~400MHz
        3、内置1dB压缩点额定功率120W放大器，支持开环法、闭环法
        4、可选配支持three-way catalyst（TWC法）测试
        5、支持AM幅度调制，调制深度1~99%，调制频率1Hz~10KHz
        6、整个系统校准时间小于60s
        7、自动校准、自动测试
        8、设备支持触控投屏，屏蔽室内外均可操控
        9、自动储存测试报告，报告格式可自由编辑，数据可溯源
       10、同时支持上位机软件控制

        符合标准：ISO11452-4、GB/T33014.4、GB/T17619、SAE J1113-4

      技术参数：

      信号源

      频率范围：1kHz~400MHz

      输出电平：-46dBm~+30dBm

      非调制信号：连续波

      调制频率：1Hz~10kHz

      电压驻波比（VSWR)：1:1.2

      功率放大器

      频率输入范围：100kHz~400MHz

      1dB压缩点额定功率：120W

      输入输出阻抗：50Ω

      增益：50dB ±1dB

      谐波：＜15dBc

      功率计

      频率范围：1kHz~500Hz

      定向耦合器

      耦合度：80dB

      最大输入功率：250W

      频率范围：10kHz~400MHz

      系统输出参数

     频率范围：100kHz~400MHz

      注入电流：开环法最大注入电流约300mA，闭环法最大注入电流大于200mA

      出阻抗：50Ω
