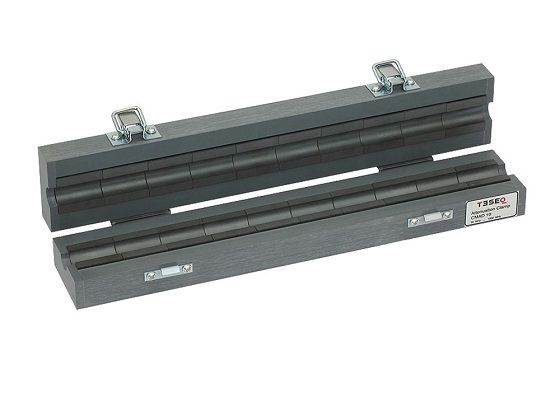

在IEC 61000-4-6测试中规定,如果无法使用采用直接容性耦合技术的CDN时,可以使用电磁注入钳。电磁钳是一种高效宽带的夹钳式注入设备,用于测试电子产品的抗扰度。电磁钳常用于测试非屏蔽的多根电缆。
主要技术参数:
1.频率范围:10k-1000MHz;
2.耦合系数:<3dB(150kHz-500MHz);
3.允许测试直径达32mm的电缆;
4.阻抗:50Ω;
5.接头类型:N-Type Female;
6.最大输入:0.01-100MHz: 100W for 15min;
100-230MHz:100W for 3min;
230-1000MHz:50W for 3min。
