阻抗稳定网络ENY81系列

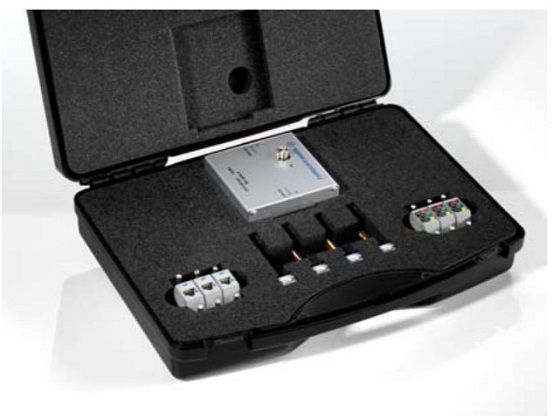

ENY81八线式耦合网络用来测量EUT的非屏蔽、对称电信端口的共模射频干扰电压。符合CISPR16-1-2标准，测量过程符合CISPR32，EN55032产品标准。

ENY81主要技术参数(适用CAT 3和CAT 5类线)：

1.频率范围：150KHz-30MHz；

2.不对称阻抗：阻抗（0.15MHz-30MHz）：150Ω+/-20Ω；

3.不对称电路分压系数：典型值10dB+/-1dB；

4.最大射频输入电压：<15V；

5.线对地最大直流电压：100V；

6.线对地最大交流电压：63V；

7.最大直流电流：600mA(同一双对股线或不同双对股线中每条线中的电流)。

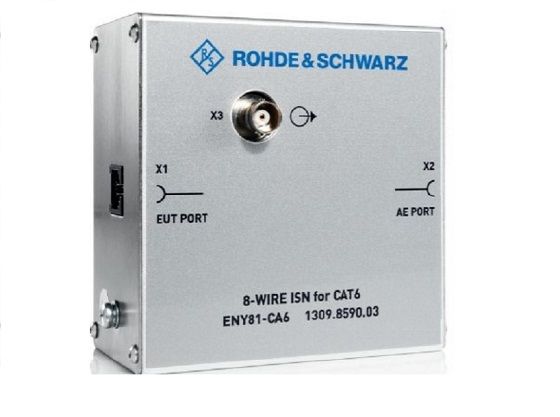

ENY81-CA6主要技术参数(适用CAT 6类线)：

1.频率范围：无线电干扰：150KHz-30MHz，抗扰度：150KHz-80MHz；

2.不对称阻抗：阻抗（0.15MHz-30MHz）：150Ω+/-20Ω；

                           阻抗（>30MHz-80MHz）：150Ω+/-40Ω；

                           相位角:0°+/-20°；

3.不对称电路分压系数：150KHz-30MHz:典型值9.5dB+/-1dB；

4.最大射频输入电压：<15V；

5.线对地最大直流电压：100V；

6.线对地最大交流电压：63V；

7.最大直流电流：600mA(同一双对股线或不同双对股线中每条线中的电流)。
