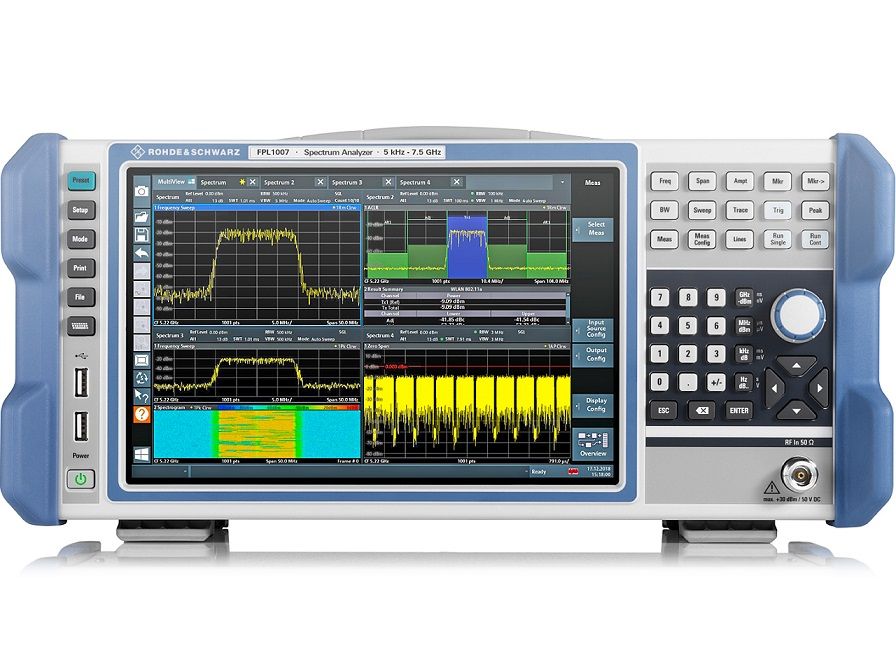

频谱分析仪FPL1000

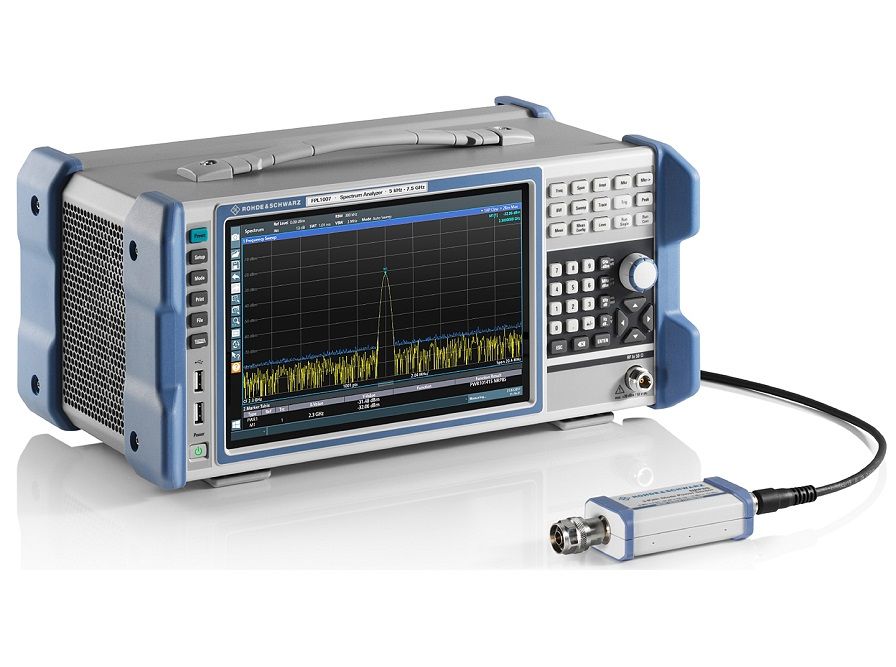

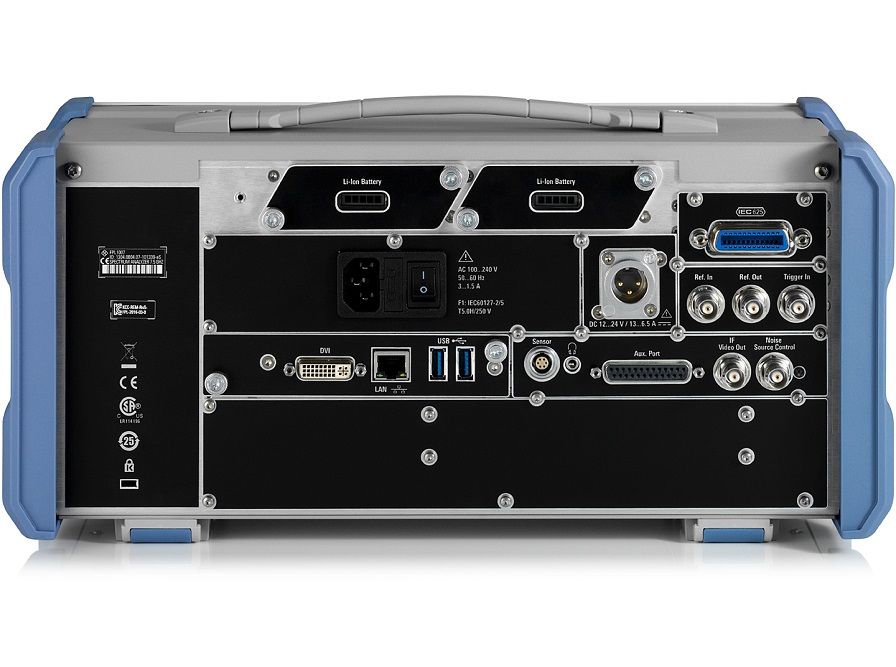

在射频实验室,FPL1000和示波器或万用表一样不可或缺。它是一款单机可执行多种测量任务的仪器。该仪器不仅支持频谱分析,而且支持使用功率探头的高度精确的功率测量以及模拟和数字调制信号的分析。

主要技术特点:

1.频率范围介于5 kHz 7.5 GHz

2.SSB相位噪声:1 GHz 载波、10 kHz 偏置时典型值为–108dBc (1Hz)

3.使用前置放大器时的 DANL–166 dBm10 MHz2 GHz

4.便携小巧;

5.40MHz分析带宽(可选)。















主要技术参数:

FPL1000 规格

频率

频率范围

FPL1003

5 kHz 3 GHz


FPL1007

5 kHz 7.5 GHz

频率分辨率


0.01 Hz

带宽

分辨率带宽 (–3 dB)

扫描滤波器

100 kHz 10 MHz(按 1/2/3/5 序列)


FFT 滤波器

1 Hz 50 kHz(按 1/2/3/5 序列)

信号分析带宽(均衡化)

标配

标称值 10 MHz


R&S®FPL1-B40 选件

标称值 40 MHz

显示平均噪声电平 (DANL)

射频前置放大器关闭

5 kHz ≤ f <   100 kHz

典型值 –143 dBm


100 kHz ≤ f <   5 MHz

< –140 dBm,典型值 –143 dBm


5 MHz ≤ f < 3   GHz

< –149 dBm,典型值 –152 dBm


3 GHz ≤ f < 5   GHz

< –143 dBm,典型值 –146 dBm


5 GHz ≤ f ≤ 7.5   GHz

< –140 dBm,典型值 –143 dBm

前置放大器开启(增益标称值 20 dB

3 MHz ≤ f <   10 MHz

< –155 dBm,典型值 –158 dBm


10 MHz ≤ f <   2 GHz

< –163 dBm,典型值 –166 dBm


2 GHz ≤ f < 3   GHz

< –162 dBm,典型值 –165 dBm


3 GHz ≤ f < 5   GHz

< –158 dBm,典型值 –161 dBm


5 GHz ≤ f < 7   GHz

< –156 dBm,典型值 –159 dBm


7 GHz ≤ f <   7.5 GHz

< –155 dBm,典型值 –158 dBm

衰减和增益

衰减器设置范围

标配

0 dB 45 dB(按 5 dB 步进)


R&S®FPL1-B25 选件

0 dB 45 dB(按 1 dB 步进)

PRF 前置放大器增益

R&S®FPL1-B22 选件

标称值 20 dB

互调

输入混频器 1 dB 压缩(双音)

射频衰减 0 dB,射频前置放大器 = 关闭

标称值 +7 dBm

三阶截止点 (TOI)

射频衰减 0 dB,电平 2 × –20 dBm


∆f > 5 × 分辨率带宽或 10 kHz(取数值较大者),

射频前置放大器 = 关闭


10 MHz ≤ fin   < 300 MHz

> 13 dBm,典型值 16 dBm


300 MHz ≤ fin   < 3 GHz

> 17 dBm,典型值 20 dBm


3 GHz ≤ fin ≤   7.5 GHz

> 15 dBm,典型值 18 dBm


R&S®FPL1-B22 选件,


射频衰减 0 dB,电平 2 × –40 dBm

∆f > 5 × 分辨率带宽或 10 kHz(取数值较大者),

射频前置放大器 = 关闭


5 MHz ≤ fin <   7.5 GHz

标称值 0 dBm

相位噪声

SSB 相位噪声

频率 = 1000 MHz,载波偏置



100 Hz

标称值 –88dBc (1Hz)


1 kHz

<–99dBc (1Hz)


10 kHz

<–105dBc   (1Hz),典型值 –108 dBc (1Hz)


100 kHz

<–110dBc   (1Hz),典型值 –115 dBc (1Hz)


1 MHz

<–130dBc   (1Hz),典型值 –135 dBc (1Hz)


10 MHz

标称值 –152dBc (1Hz)

整体幅度精度

总体测量不确定度

信号电平 –50 dB 0 dB(低于参考电平)

0.5 dB

信噪比 > 20 dB

自动扫描时间,扫描类型 = FFT

射频衰减 10 dB20 dB

30 dB40 dB,射频前置放大器 = 关闭,

跨度/分辨率带宽 < 10095% 置信水平,

+20°C +30°C


1 MHz ≤ f < 3   GHz

0.5 dB


3 GHz ≤ f <   7.5 GHz

0.8 dB
