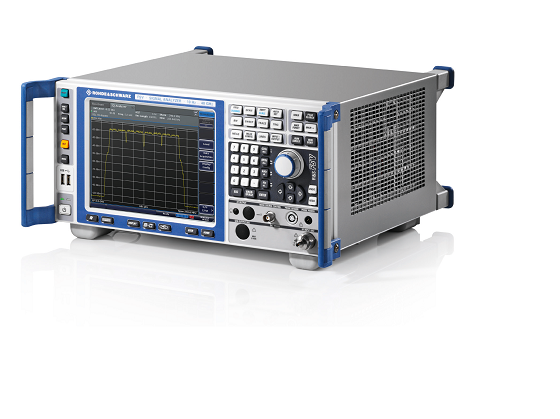

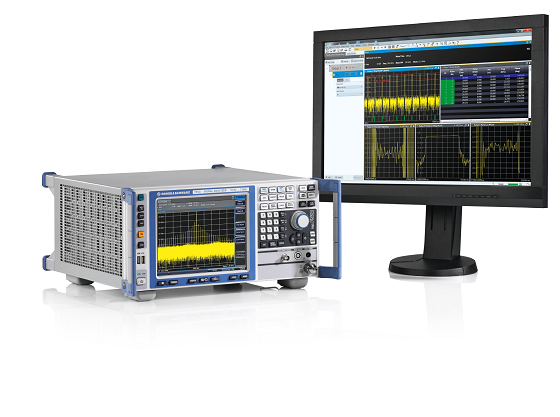

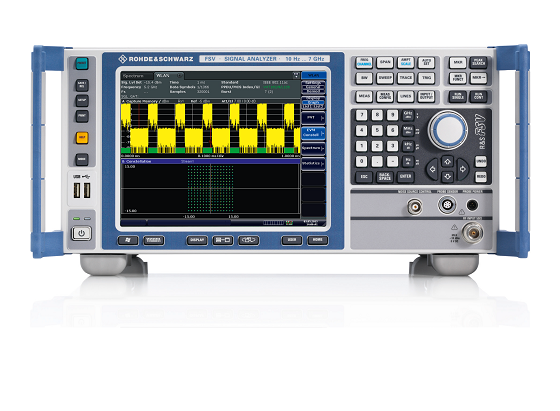

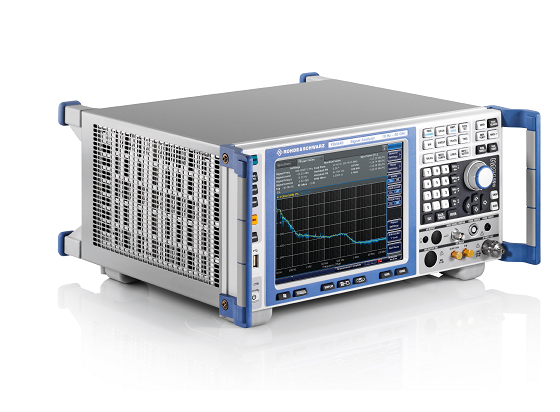

FSVA 属于多功能信号及频谱分析仪产品系列，适用于参与射频系统的开发、生产、安装以及维修的用户。
主要技术特点：
1. 频率范围最高为 4/7/13.6/30/40 GHz；
2.最高 160 MHz 信号分析带宽；
3.基于触摸屏的用户界面，操作便捷直观；
4.0.4 dB 电平测量不确定性（最高 7 GHz）；
5.低显示平均噪声电平 (DANL)（例如，FSVA 的 DANL 通常为 –168 dBm (1 Hz)）；
6.高三阶截止点 (TOI)（例如，FSVA 的 TOI 通常为 20 dBm）；
7.极低的相位噪声（例如，在 1 GHz 载波频率及 10 kHz 偏置下，FSVA 的相位噪声通常为
–118 dBc (1Hz)）；
8.涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用；
9.支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、
TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO、Bluetooth® 的无线测量应用；
10.在使用谐波混频器的情况下，频率最高达 500 GHz；
11.使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性。
主要技术参数：
频率 | ||
频率范围 | FSVA4 | 10 Hz 至 4 GHz |
FSVA7 | 10 Hz 至 7 GHz | |
FSVA13 | 10 Hz 至 13.6 GHz | |
FSVA30 | 10 Hz 至 30 GHz | |
FSVA40 | 10 Hz 至 40 GHz | |
频率基准老化 | 1×10-6 | |
带 FSV-B4 选件 | 1×10-7 | |
带 FSV-B14 选件 | 4×10-9 | |
分辨率/带宽 | ||
分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
标准扫描，零跨度 | 可选 1 Hz 至 10 MHz、20 MHz、28 MHz1) | |
40 MHz | ||
FFT 扫描 | 1 Hz 至 3 MHz | |
信道滤波器 | 100 Hz 至 10 MHz | |
EMI 滤波器 | 200 Hz、9 kHz、120 kHz、1 MHz | |
视频滤波器 | 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz1) | |
信号分析带宽 | 28 MHz | |
带 FSVA-B40 选件 | 40 MHz2) | |
带 FSV-B160 选件 | 160 MHz2) | |
显示平均噪声电平 (DANL) | ||
DANL（1 Hz 带宽） | 1 GHz | < –152 dBm，–155 dBm 典型值 |
3 GHz | < –151 dBm，–153 dBm 典型值 | |
7 GHz | < –148 dBm –151 dBm 典型值 | |
13 GHz | < –148 dBm，–151 dBm 典型值 | |
30 GHz | < –144 dBm，–147 dBm 典型值 | |
40 GHz | < –136 dBm，–139 dBm 典型值 | |
带前置放大器， | 1 GHz | < –165 dBm，–168 dBm 典型值 |
FSV-B22 选件 | ||
3 GHz | < –163 dBm，–166 dBm 典型值 | |
7 GHz | < –163 dBm，–166 dBm 典型值 | |
带前置放大器， | 10 GHz | < –164 dBm，–167 dBm 典型值 |
FSV-B24 选件 | ||
30 GHz | < –159 dBm，–162 dBm 典型值 | |
40 GHz | < –154 dBm，–156 dBm 典型值 | |
互调 | ||
三阶截止点 (TOI) | f < 3.6 GHz | > 17 dBm，典型值 20 dBm |
3.6 GHz 至 10 GHz | > 16 dBm，典型值 19 dBm | |
10 GHz 至 40 GHz | > 18 dBm，典型值 21 dBm | |
WCDMA ACLR 动态范围 | ||
无噪声补偿 | ||
有噪声补偿 | ||
相位噪声 | ||
1 GHz 载波频率 | 100 Hz | –85 dBc (1 Hz)，典型值 –90 dBc (1 Hz) |
10 kHz 载波偏移 | – 112 dBc (1 Hz) | |
100 kHz 载波偏移 | –115 dBc (1 Hz) | |
1 MHz 载波偏移 | ||
总体测量不确定度 | ||
3.6 GHz | 0.28 dB | |
7 GHz | 0.39 dB | |
FSV-B9 跟踪发生器 | ||
频率范围 | FSVA4 | 100 kHz 至 4 GHz |
FSVA7/13/30/40 | 100 kHz 至 7 GHz | |
频率偏移 | 最高 1 GHz | |
电平范围 | –60 dBm 至 0 dBm | |
1) FSVA40：最大 10 MHz 解析频宽。
2) FSVA13、FSVA30、FSVA40：FSVA-B40 和 FSV-B160 选件需要频率大于 7 GHz 的 FSV-B11 选件
