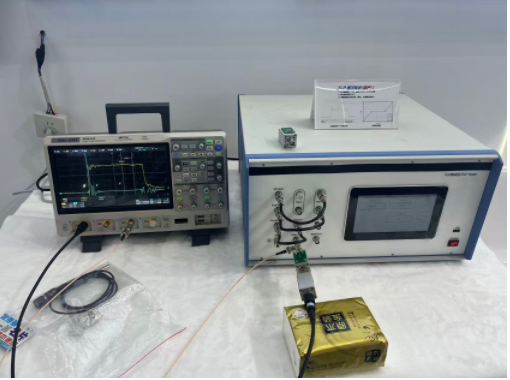

传输线脉冲(Transmission-Line Pulse-TLP)测试仪

TLP测试是一种通过测量时域的电流电压来研究集成电路及其特性的ESD测试方法，采用这种测试更具可靠性，并可同时自动进行故障检测。其测试标准分标准TLP(STM5.5.1-2014)和超快TLP(SP5.5.2-2007)。

测试应用

1.评估ESD保护器件性能(比较动态阻抗R.和钳位速度)

2.评估设备和模块的ESD失效等级

3.评估安全工作区域

4.TLP可提供不同的脉冲注入和测量

技术参数

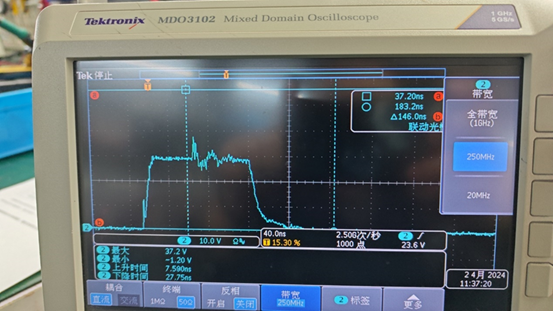

1.脉冲宽度:方波 50ns 和 100ns

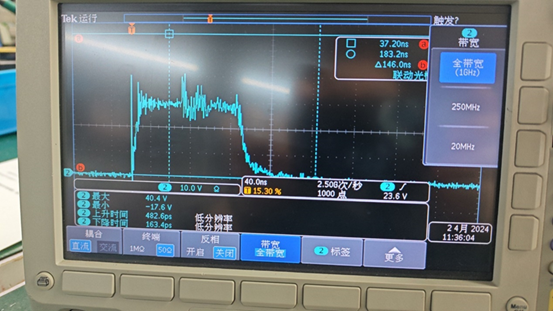

2.上升沿时间:≤lns

3.电压幅度范围：0.2V~4000V (步进：10V可调)

4.限流电阻：500Ω/100Ω

5.电流幅度：500Ω限流电阻：0.2A-4A

100Ω限流电阻：1A-20A

6.脉冲间隔: 单次 1s/次 10s/次
