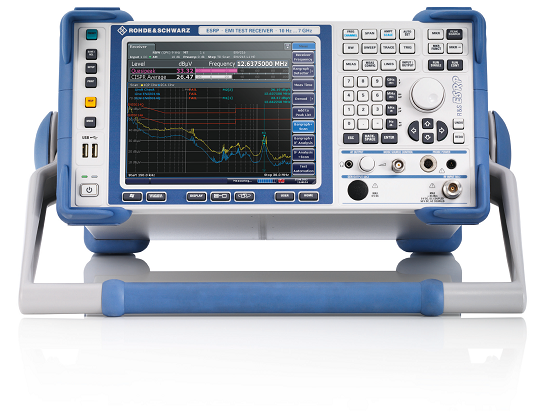

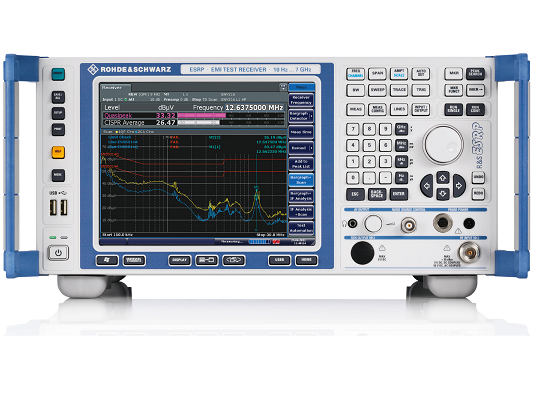

ESRP EMI 测试接收机是为了开发以及预认证测量过程中的诊断测量而设计的，以便产品准备好接受最终的认证测试。 该接收机可以使用传统步进式频率扫描或基于 FFT 的时域扫描（此方法可显著加快测量）测量频率范围介于 10 Hz 至 7 GHz 的电磁干扰。 与此同时，ESRP 亦可作为一款功能全面的强大的信号及频谱分析仪，适用于实验室应用。
主要技术特点：
1.EMI 测试接收机与信号/频谱分析仪集于一体；
2.可选预选以及前置放大器 (ESRP-B2)；
3.分辨率带宽符合 CISPR 标准且可选择使用 10 Hz 至 1 MHz& 的十进位步长 (ESRP-B29)；
4.加权检波器：最高峰值、最低峰值、平均值、均方根值、准峰值、具有计量时间常数的平均值以及RMS（符合当前 CISPR 16-1-1 版本）；
5.对重复频率 ≥ 10 Hz 的脉冲干扰进行符合标准的干扰测量（带 ESRP-B2 预选/前置放大器选件）；
6.基于 FFT 的快速时域扫描选项 (ESRP-K53)；
7.自动测试程序；
8.中频分析选项 (ESRP-K56)。
主要技术参数：
规格 | ||
频率 | ||
频率范围 | ESRP3 | 9 kHz 至 3.6 GHz |
ESRP3（带 ESRP-B29 选件） | 10 Hz 至 3.6 GHz | |
ESRP7 | 9 kHz 至 7 GHz | |
ESRP7（带 ESRP-B29 选件） | 10 Hz 至 7 GHz | |
电平 | ||
最大射频电平（连续波） | 射频衰减 ≥ 10 dB； | |
关闭射频前置放大器 | 30 dBm (= 1 W) | |
射频衰减 ≥ 10 dB； | ||
开启射频前置放大器 | 23 dBm (= 0.2 W) | |
最大脉冲电压 | 射频衰减 ≥ 10 dB | 150 V |
最大脉冲能量 | 射频衰减 ≥ 10 dB；10 μs | 1 mWs |
1 dB 压缩 | 射频衰减 0 dB； | +3 dBm，标称值 |
关闭射频前置放大器以及预选 | ||
中频及分辨率带宽 | ||
分析仪模式（频跨 ≥ 10 Hz）以及接收机模式 | 10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步长中 | |
分析仪以及接收机模式 | 200 Hz、9 kHz、120 kHz (–6 dB)、 | |
1 MHz（脉冲带宽） | ||
带 SRP-B29 选件（在分析仪以及接收机模式下） | 增加 10 Hz 至 100 kHz | |
(–6 dB)，在十进位步长中 | ||
预选（ESRP-B2 选件） | 在分析仪模式下可关闭 | 16 个固定滤波器 |
前置放大器 | 可开启/关闭 | 1 kHz 至 7 GHz，20 dB 增益，标称值 |
（ESRP-B2 选件） | ||
测量时间 | 分析仪模式（扫描时间） | |
频跨 = 0 Hz | 1 μs 至 16 000 s | |
频跨 ≥ 10 Hz（扫描） | 1 ms 至 16 000 s | |
频跨 ≥ 10 Hz (FFT) | 7 μs 至 16 000 s | |
接收机模式（步进式频率扫描） | 50 μs 至 100 s（根据频率） | |
接收机模式（时域扫描） | 50 μs 至 100 s（根据频率子范围） | |
频率步长 | 接收机模式（步进式频率扫描） | 最低 1 Hz |
接收机模式（时域扫描） | 0.25 × 中频带宽 | |
检波器 | 接收机模式 | 最高峰值、最低峰值、准峰值、均方根值、平均值、具有计量时间常数的平均值（CISPR 平均值）、RMS 平均值 (CISPR-RMS) |
显示平均噪声电平 (DANL) | 接收机模式，标称值，平均值检波器 (AV)，射频衰减 0 dB，端接 50 Ω | |
关闭射频前置放大器 | ||
500 MHz，带宽 120 kHz | < 6 dBμV | |
3 GHz，带宽 1 MHz | < 17 dBμV | |
开启射频前置放大器 | ||
500 MHz，带宽 120 kHz | < –7 dBμV | |
3 GHz，带宽 1 MHz | < 5 dBμV | |
扫描（迹线）点的数量 | ||
分析仪模式（标准） | 101 至 32 001 | |
分析仪模式 (EMI) | 101 至 200 001 | |
接收机模式 | 最大 4 000 000 | |
总体测量不确定性 | 连续波信号，电平 0 dB 至 –70 dB（低于参考电平），S/N > 20 dB，自动扫描时间，射频衰减 10 dB、20 dB、30 dB、40 dB，开启预选，频跨/RBW <100，95% 置信度，+20°C 至 +30°C | |
9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
3.6 GHz ≤ f ≤ 7 GHz | 0.57 dB | |
