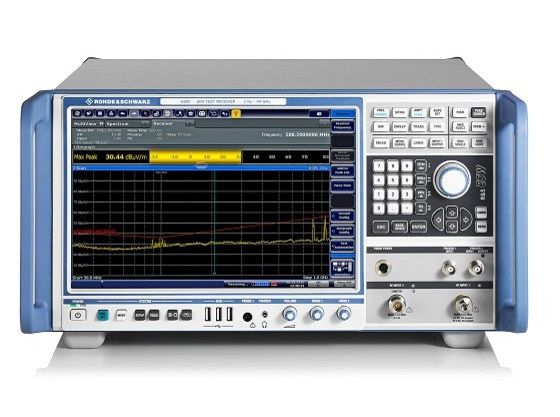

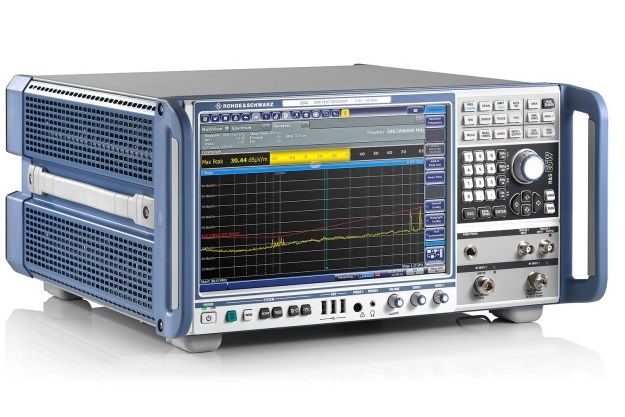

ESW是一款具有卓越射频特性的EMI测试接收机，具备较高的动态范围以及测量精度。凭借基于FFT的时域扫描，大大提高测试效率。
主要技术特点：
1.频率范围1Hz至8GHz、1Hz至26.5GHz以及1Hz至44GHz；
2.符合CISPR16-1-1、ANSI C63.2、MIL-STD-461以及 FCC标准；
3.具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量；
4.通过基于FFT的时域扫描实现超快速测量；
5.使用针对ISM 频段的可选高通滤波器以及陷波器预选；
6.集接收机和信号与频谱分析仪于一体；
7.借助80MHz带宽和瀑布图功能进行实时频谱分析（ESW-K55选件）；
8.多视图功能支持在单个屏幕上直观显示多个操作模式。
主要技术参数：
| 简要技术参数 | |||
| 频率 | ESW8 | ESW26 | ESW44 |
| 频率范围，射频输入1 | 2 Hz至8 GHz | 2 Hz至26.5 GHz | 2 Hz至44 GHz |
| 频率范围，射频输入1 | 20 Hz至1 GHz | 20 Hz至1 GHz | 20 Hz至1 GHz |
| 基准参考频率 | 老化1 × 10–7/年，可选 3 × 10–8/年(FSW-B4) | ||
| 带宽、预选、前置放大器 | |||
| 分辨率带宽 (标准，–3 dB) | 1 Hz至10 MHz (20 MHz、50 MHz、80 MHz，采用ESW-B8选件) | ||
| 分辨率带宽 (EMI，–6 dB) | 10/100/200 Hz, 1/9/10/100/120 kHz,1 MHz (20 MHz、50 MHz、80 MHz，采用ESW-B8选件) | ||
| 信道滤波器 (RRC滤波器 (分析模式)) | 45种带宽，100 Hz至10 MHz (20 MHz、28 MHz、40 MHz、80 MHz，采用ESW-B8选件) | ||
| 预选器 | 19种预选滤波器， 在分析模式下可关闭 | ||
| 前置放大器 | 可切换，20 dB增益 (1 kHz至8 GHz) 或30 dB增益 (8 GHz至44 GHz) | ||
| 互调 | |||
| 三阶交调截止点 (TOI)，10 MHz ≤ fin < 1 GHz，电平 2 × –15 dBm，Δf > 5 × RBW | >+25 dBm，典型30 dBm (YIG预选开启，EMI预选关闭，射频前置放大器关闭) | ||
| 1 dB压缩点，射频衰减 = 0 dB，EMI预选器和射频前置放大器关闭 | +15 dBm (标称，射频衰减 = 0 dB) | ||
| 接收机模式，时域扫描 | |||
| CISPR频段B，150 kHz至30 MHz | 110 ms(测量值，RBW = 9 kHz，测量时间 = 100 ms，峰值检测器) | ||
| CISPR频段B，150 kHz至30 MHz | 2 s (测量值，RBW = 9 kHz，测量时间 = 1 s，准峰值检测器) | ||
| CISPR频段 C/D，30 MHz至1000 MHz | 520 ms (测量值，RBW = 120 kHz，测量时间 = 10 ms，峰值检测器) | ||
| CISPR频段C/D，30 MHz至1000 MHz | 820 ms (测量值，RBW = 9 kHz，测量时间 = 10 ms，峰值检测器) | ||
| CISPR频段C/D，30 MHz至1000 MHz | 80 s (测量值，RBW = 120 kHz，测量时间 = 1 s，准峰值检测器) | ||
| 总测量不确定性 | ±0.27 dB (10 MHz < f ≤ 3.6 GHz，YIG预选器开启，EMI预选器关闭) | ||
