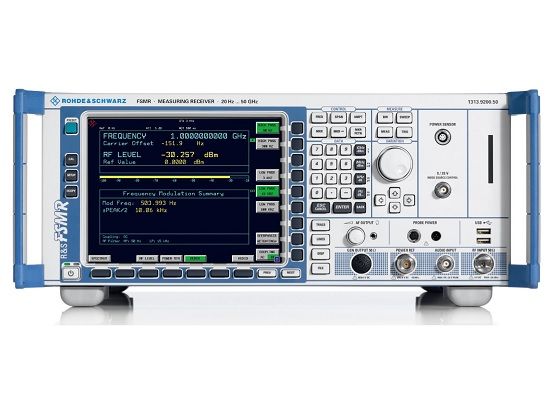

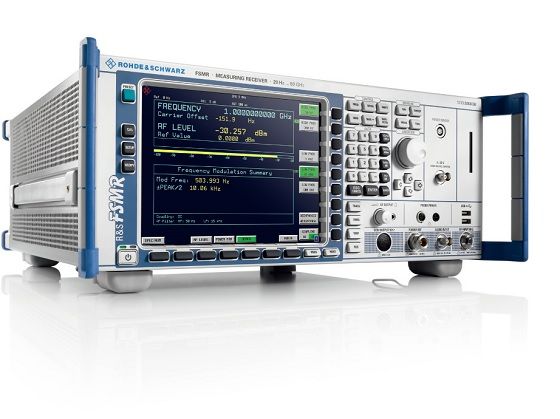

EMI测量接收机FSMR系列

FSMR测量接收机经特殊设计，可以应对信号发生器及固定或可调节衰减器的校准过程中的各种测量任务。

主要技术特点：

1.频率范围20Hz至3/26.5/43/50GHz；

2.具有+30dBm至–140dBm的宽测量范围；

3.高精确度电平校准仪；

4.调制分析仪；

5.具有THD以及SINAD测量功能的音频分析仪；

6.支持R&SNRP-Zxx功率探头连接的功率计；

7.集接收机和信号与频谱分析仪于一体。

主要技术参数：

	FSMR3	FSMR26	FSMR43	FSMR50
频率范围	20 Hz 至 3.6 GHz	20 Hz 至 26.5 GHz	20 Hz 至 43 GHz	20 Hz 至 50 GHz
参考频率	老化： 1 × 10–7/年，可选 2 × 10 –8/年
绝对功率测量	使用 NRP-Zxx 功率探头或外部功率计
不确定性	带 NRP-Z27/-Z37： 0.083 dB（最高 4.2 GHz，+15 °C 至 +35 °C）
相对电平测量
测量范围	+30 dBm 至 –140 dBm，取决于频率
线性（+20 dBm 至 –140 dBm）	±0.01 dB ± 0.005 dB/10 dB 步长
AM 调制测量
调制深度	0% 至 100%
测量不确定性	1% 读数，50 Hz 至 50 kHz；
	0.4% 读数，90 Hz 至 150 Hz，范围介于 5% 至 99%
调制频率	10 Hz 至 100 kHz
固有失真	0.30%
FM 调制测量
频率偏差	最高 500 kHz
测量不确定性	1% 读数，50 Hz 至 100 kHz
调制频率	10 Hz 至 200 kHz
固有失真	0.10%
φM 调制测量
相位偏移	最大 10 000 rad
测量不确定性	1% 读数，50 Hz 至 100 kHz
调制频率	10 Hz 至 100 kHz
固有失真	0.10%
音频测量
频率范围	DC，20 Hz 至 1 MHz
电平范围	0.4 V，4 V
测量不确定性	1% 读数，20 Hz 至 100 kHz
频谱分析仪
频率范围	20 Hz 至 3.6 GHz	20 Hz 至 26.5 GHz	20 Hz 至 43 GHz	20 Hz 至 50 GHz
分辨率带宽	10 Hz 至 50 MHz； FFT 滤波器： 1 Hz 至 30 kHz；信道滤波器； EMI 带宽
视频带宽	1 Hz 至 10 MHz
显示平均噪声电平 (RBW 1 Hz)
1 GHz	典型值 –158 dBm	典型值 –156 dBm	典型值 –156 dBm	典型值 –156 dBm
26 GHz	-	典型值 –151 dBm	典型值 –151 dBm	典型值 –151 dBm
43 GHz	-	-	典型值 –140 dBm	典型值 –140 dBm
50 GHz	-	-	-	典型值 –133 dBm
迹线检波器	最大峰值, 最小峰值, 自动寻峰, 样本, RMS, 平均, 准峰值
相位噪声	在从载波偏置 10 kHz 以及在 640 MHz 载波频率下，噪声通常为 –133 dBc (1 Hz)
扫描时间
跨度 > 10 Hz	2.5 ms 至 16 000 s
跨度 0 Hz（零跨度）	1 μs 至 16 000 s
镜频抑制
f < 3.6 GHz	110 dB（典型值）
f > 3.6 GHz	-	0 dB
f > 3.6 GHz，	-	100 dB（典型值）
带 FSMR-B2 选件
