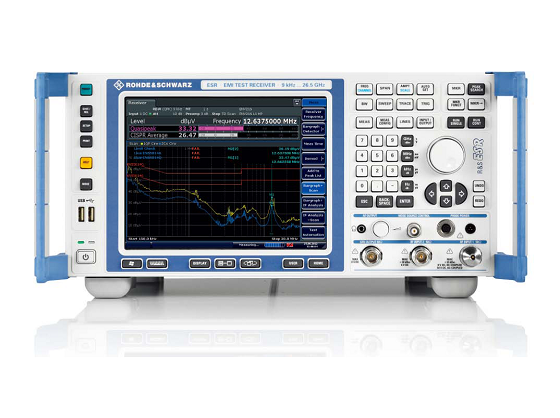

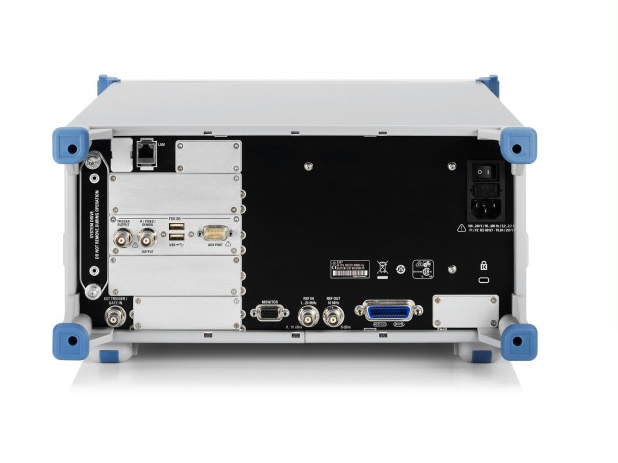

高性价比全兼容EMI接收机ESR 系列

     ESR是一种EMI测试接收机,适用于10 Hz至26.5 GHz频率范围,符合CISPR 16-1-1标准。它可通过常规步进频率扫描来测量电磁干扰,或通过FFT时域扫描以极高速度测量电磁干扰。同时,¸ESR作为功能全面而强大的信号分析仪和频谱仪,可以满足实验室的各种要求。带有多种诊断工具的实时频谱分析功能,使此测试接收机也能够详细分析骚扰信号及其历史记录。ESR配有结构清晰的菜单和直观的触摸屏,在任何模式下都非常容易操作。

主要技术特点:

1.一台仪器中包含了EMI测试接收机和信号/频谱分析仪

2.符合CISPR 16-1-13.1版要求

3.带预选器并集成20 dB前置放大器

4.含所有符合CISPR标准的分辨率带宽;以及符合军标(MILSTD-461DO-160) 的带宽选件,从10 Hz 1 MHz,以10倍步进

5.超高速时域扫描 (可选) 或常规步进频率扫描

6.带宽可高达40 MHz的实时频谱分析,用于对骚扰进行详细分析 (选件)

7.高分辨率的时域显示 (时间分辨率可达50 μs)

8.带有自动测试程序

9.中频分析 (可选)








主要技术参数:

基本单元

频率

频率范围

ESR3

 9 kHz3.6 GHz


ESR-B29选件

 10 Hz3.6 GHz


ESR7

 9 kHz7 GHz


ESR-B29选件

 10 Hz7 GHz


ESR26

 9 kHz26.5 GHz


ESR-B29选件

 10 Hz26.5 GHz

电平

最大射频电平 (CW)

射频衰减 ≥10 dB;射频前置放大器关闭

30 dBm (= 1 W)

射频衰减 ≥10 dB;射频前置放大器开启

23 dBm (= 0.2 W)

最大脉冲电压

射频衰减 ≥ 10 dB


输入1

150 V

输入2

450 V

最大脉冲能量

射频衰减 ≥ 10 dB10 μs


输入1

1 mWs

 输入2

20 mWs

1 dB压缩点

射频衰减0 dB;射频前置放大器和预选器关闭

+3 dB 归一化

中频和分辨率带宽


分析仪模式 (频谱跨度 ≥10 Hz) 和接收机模式

10 Hz10 MHz (-3 dB) 采用1/2/3/5/10步长


分析仪和接收机模式

200 Hz9 kHz120 kHz   (-6 dB),1 MHz (脉冲带宽)


在分析仪和接收机模式中带R&S.ESR-B29选件

10 Hz100 kHz (-6 dB) 步长

预选器

在分析仪模式中可以被关闭

16 路固定滤波器

前置放大器

可以被开启/关闭

1 kHz7 GHz20 dB增益,归一化

测量时间





分析仪模式 (扫描时间)

频谱跨度= 0 Hz 1 μs16 000 s

频谱跨度≥ 10 Hz (扫描)1 ms16 000 s

频谱跨度≥ 10 Hz (FFT)7 μs16 000 s

接收机模式 (步进频率扫描

50 μs100 s (每频率)

接收机模式 (时域扫描)

50 μs100 s (每个子区域)

频率步长

接收机模式 (步进频率扫描)

最小1 Hz

接收机模式 (时域扫描)

0.25 x 中频带宽

检波器

接收机模式

最大峰值、最小峰值、准峰值、有效值、平均值、带仪表时间常数的平均值 (CISPR AV)、有效值-平均 (CISPR-RMS)

显示平均噪声电平 (DANL)

接收机模式,归一化,平均检波器 (AV),射频衰减0 dB,终端负载50 Ω



前置放大器关闭



30 MHz < f < 1 GHz,带宽120 kHz

< 8 dBμV


1 GHz < f < 3.6 GHz,带宽1 MHz

< 20 dBμV


3.6 GHz < f < 26.5 GHz,带宽1 MHz

< 26 dBμV


前置放大器开启



30 MHz < f < 1 GHz,带宽120 kHz

< –3 dBμV


1 GHz < f < 3.6 GHz,带宽1 MHz

< 9 dBμV


3.6 GHz < f < 26.5 GHz,带宽1 MHz

< 13 dBμV

扫描 (轨迹) 点数目


分析仪模式 (标准)

10132 001


分析仪模式 (EMI)

101200 001


接收机模式

最大4 000 000


实时分析仪 (可选)

801

全部的测量不确定度

连续波信号,电平低于参考电平0 dB-70 dB,信噪比 (S/N)>20 dB,自动扫描时间,射频衰减10 dB20 dB30 dB40 dB,预选器开启,频谱跨度/RBW<10095%置信水平,+20 .C+30 .C


9 kHz ≤ f < 3.6 GHz

0.47 dB


3.6 GHz ≤ f ≤ 7 GHz

0.59 dB


7 GHz ≤ f ≤ 13.6 GHz

1.01 dB


13.6 GHz ≤ f ≤ 26.5 GHz

1.34 dB
